恒星科通垂直極化調頻發射天線研制成功

2012-11-09 15:51 來源：恒星科通企劃部

垂直極化調頻發射天線是北京恒星科通科技發展有限公司自主研發的一款寬帶調頻發射天線，型號為HX-2020,調頻發射天線采用全不銹鋼材料制造，具有增益高、功率容量大、工作頻帶寬、安裝方便、抗風性能好等特點，特別適合農村廣播、校園廣播、外語聽力電臺等場所使用。
  1、垂直極化發射天線主要技術指標
                    項目                            技術參數
           ● 頻率范圍                     70—108MHz
           ●  極化方式                       垂直/水平
           ●  工作帶寬                       中心頻率±5MHz
           ●  最大功率容量                 500W
           ●  天線增益                       ≥1.5dB
           ●  工作溫度                       -45℃—+65℃
           ●  駐波比                          ≤1.3
           ●  天線重量                       3Kg
           ●  輸入阻抗                       50Ω
           ●  抗風等級                       12級

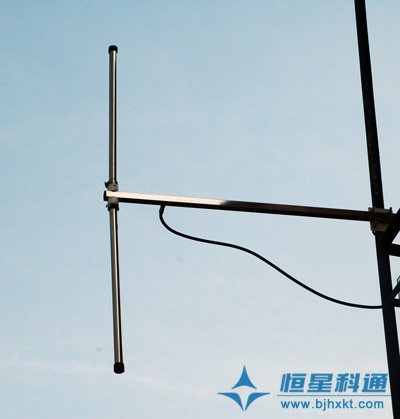

  2、垂直極化發射天線結構圖

該天線由北京恒星科通科技發展有限公司自主開發，公司擁有矢量網絡分析儀等多臺專業天線測試儀器，每副天線出廠前都要經網絡分析儀測試，并將《測試報告》提交給客戶。

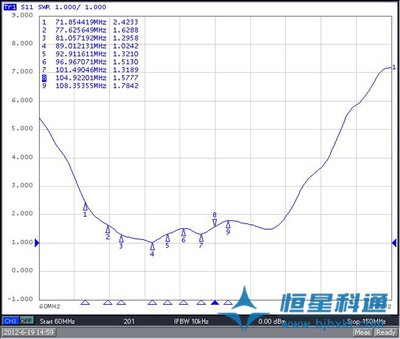

3、垂直極化發射天線測試報告（矢量網絡分析儀測試）
